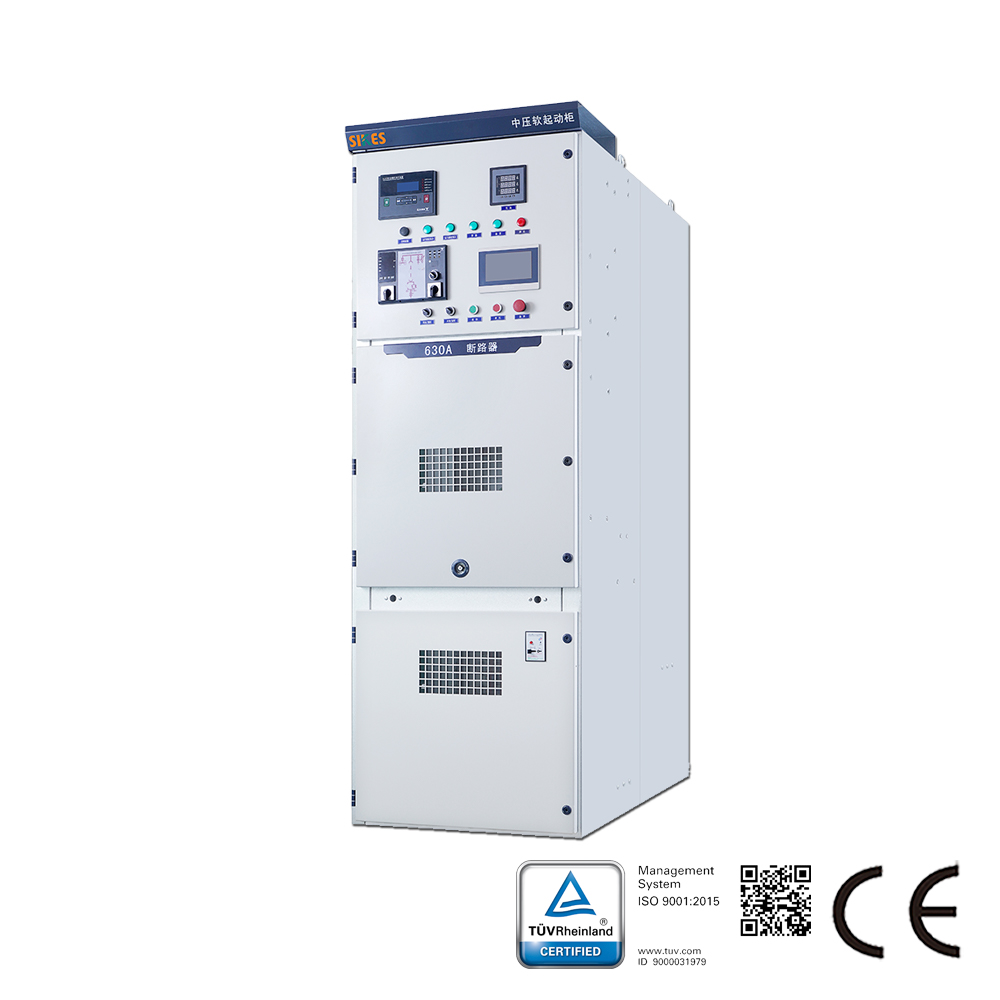

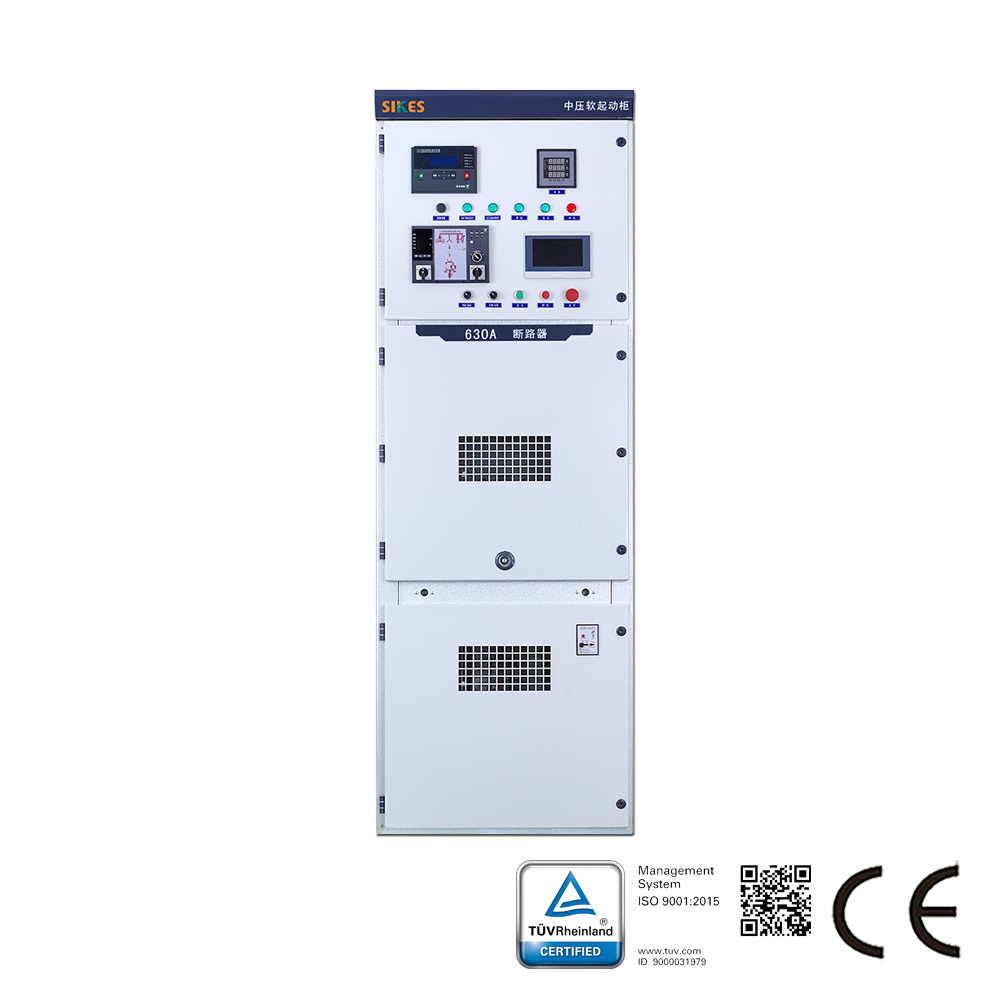

سلسلة خزانة بدء التشغيل الناعم المتكاملة HVT هي تصميم ثلاثي في واحد يجمع بين معدات التبديل، وحدة بدء التشغيل الناعم، وخزانة التحويلة في وحدة واحدة، مما يؤدي إلى بصمة مدمجة وتركيب سهل.
التكوين القياسي يتضمن قاطع دائرة فراغي على جانب الشبكة وموصل فراغي للتحويلة، مما يلغي الحاجة إلى خزانات تحويلة منفصلة ومعدات تبديل، وبالتالي يقلل من التكلفة وتعقيد التصميم.
بفضل تصميمه المدمج، فإن حجمه يمثل فقط 50%–60% من أحجام أنواع أخرى من أجهزة البدء الناعم بنفس القدرة، مما يوفر مساحة قيمة. الخزانة مصنوعة من صفائح فولاذية مطلية بالألمنيوم-الزنك، معالجة بالتحكم الرقمي، مغلقة بالكامل بمعدن، ومجمعة بهيكل وحدات. تتميز بعملية انحناء متعددة متقدمة، مع مسامير تثبيت وصواميل للتوصيلات، مما يوفر دقة عالية، ومقاومة للتآكل، وخفة وزن، وقوة عالية، وقابلية ممتازة لتبديل الأجزاء.
يمكن تجهيزه إما بقواطع الدائرة الفراغية المحلية سلسلة ZN63A-12 (VSI) أو المستوردة سلسلة VD4، مما يوفر قابلية تطبيق واسعة، وموثوقية عالية، وسنوات من التشغيل دون صيانة.
نظام التشابك عالي الموثوقية يتوافق بالكامل مع متطلبات “الخماسية الوقائية”. كل حجرة عالية الجهد تتضمن قناة تخفيف ضغط لضمان سلامة الأفراد.
سلسلة خزانة بدء التشغيل الناعم المتكاملة HVT هي جهاز بدء تشغيل ناعم جديد طورته سايكس إلكتريك. هذا الجهاز هو معدات ذكية عالية الأداء، متعددة الوظائف، وعالية السلامة تم تصميمها وتطويرها باستخدام نظريات تحكم متقدمة. يستخدم بشكل رئيسي للتحكم وحماية المحركات عالية الجهد أثناء البدء، التشغيل، والتوقف. سلسلة خزانة بدء التشغيل الناعم المتكاملة HVT مبنية حول معالج إشارات رقمية عالي السرعة، وتدمج طرق تحكم حديثة متقدمة وتدابير حماية ديناميكية وثابتة متنوعة لتحقيق أداء عالي. يمكن للجهاز أن يحدد بشكل ديناميكي، في الوقت الفعلي، وفعال تيار بدء المحرك ضمن قيمة محددة مسبقًا، مما يمنع انخفاض الجهد في شبكة الطاقة الناجم عن تيار بدء مفرط. يضمن بدءًا سلسًا، ويقلل من السعة المطلوبة لمعدات تحويل وتوزيع الطاقة، ويوفر تكاليف استثمار المشروع. يوفر الجهاز وظائف حماية شاملة، موثوقة، ودقيقة للمحرك، بما في ذلك التيار الزائد، الحمل الزائد، عدم توازن التيار، فقدان الطور، وأعطال الثايرستور.
سلسلة خزانة بدء التشغيل الناعم المتكاملة HVT تقلل من انخفاض الجهد في شبكة الطاقة الناجم عن بدء تشغيل المحركات مباشرة. استخدام هذا المنتج لا يؤثر على التشغيل الطبيعي للمعدات الأخرى المتصلة بنفس الشبكة. يقلل من تيار اندفاع المحرك، الذي قد يتسبب في ارتفاع درجة الحرارة الموضعية المفرطة ويقصر عمر خدمة المحرك. تيار الاندفاع يمكن أن يولد أيضًا تداخلًا كهرومغناطيسيًا، مما يعطل التشغيل الطبيعي للأجهزة الكهربائية. بالإضافة إلى ذلك، سلسلة خزانة بدء التشغيل الناعم المتكاملة HVT تقلل إلى الحد الأدنى من الصدمة الميكانيكية المرتبطة بالبدء المباشر – الصدمة التي تسرع من تآكل وتلف الآلات المدفوعة. كما تقلل من التداخل الكهرومغناطيسي، مما يحسن كفاءة التشغيل الشاملة.

1. هيكل نمطي بتصميم قائم على المكونات لسهولة الصيانة.
2. يستخدم معالج إشارات رقمية (DSP) 32 بت وجهاز تحكم منطقي قابل للبرمجة (PLC) عالي الأداء للتحكم في الجهاز في الوقت الحقيقي بكفاءة وموثوقية واستقرار عاليين.
3. يوفر أوضاع بدء متعددة، تشمل: بدء بمنحنى الجهد، بدء دفقي + منحنى الجهد، تحديد التيار، منحنى الجهد + تحديد التيار، والتحريك البطيء، مع فترات زمنية قابلة للتكوين للبدء.
4. خيارات التوقف الحر والتوقف التدريجي: التوقف التدريجي مناسب للتطبيقات الخاصة مثل إزالة تأثيرات دق الماء (Water Hammer).
5. قدرة على مقاومة التداخل: العزل الكهربائي الكامل بين قسم الجهد العالي وقسم التحكم يضمن تشغيلاً آمناً وموثوقاً ومقاومة قوية للضوضاء.
6. وظائف القياس: قياس فردي للتيارات ثلاثية الأطوار، قياس الجهد، والتيار التسلسلي الصفري.
7. حماية الجهد: تشمل الحماية من جهد الصواعق الزائد، الحماية من جهد التشغيل الزائد، طرق متنوعة لتقاسم الجهد الساكن والديناميكي، وتقنيات حماية متعددة لامتصاص الجهد الزائد.
8. وظائف الحماية: حماية شاملة تشمل فقد الطور، التيار الزائد، الجهد الزائد، الجهد المنخفض، التحميل الزائد، التحميل المنخفض، درجة الحرارة الزائدة، عدم توازن التيار، كشف عطل الثايرستور، والحماية التسلسلية الصفرية.
9. ميزات العرض: واجهة إنسان-آلة (HMI) تعمل باللمس بشاشة كبيرة لتشغيل سهل ومباشر.
10. وظائف الاتصال: اتصال RS485 مع بروتوكول MODBUS RTU. يدعم التحكم المركزي عبر حاسوب رئيسي.

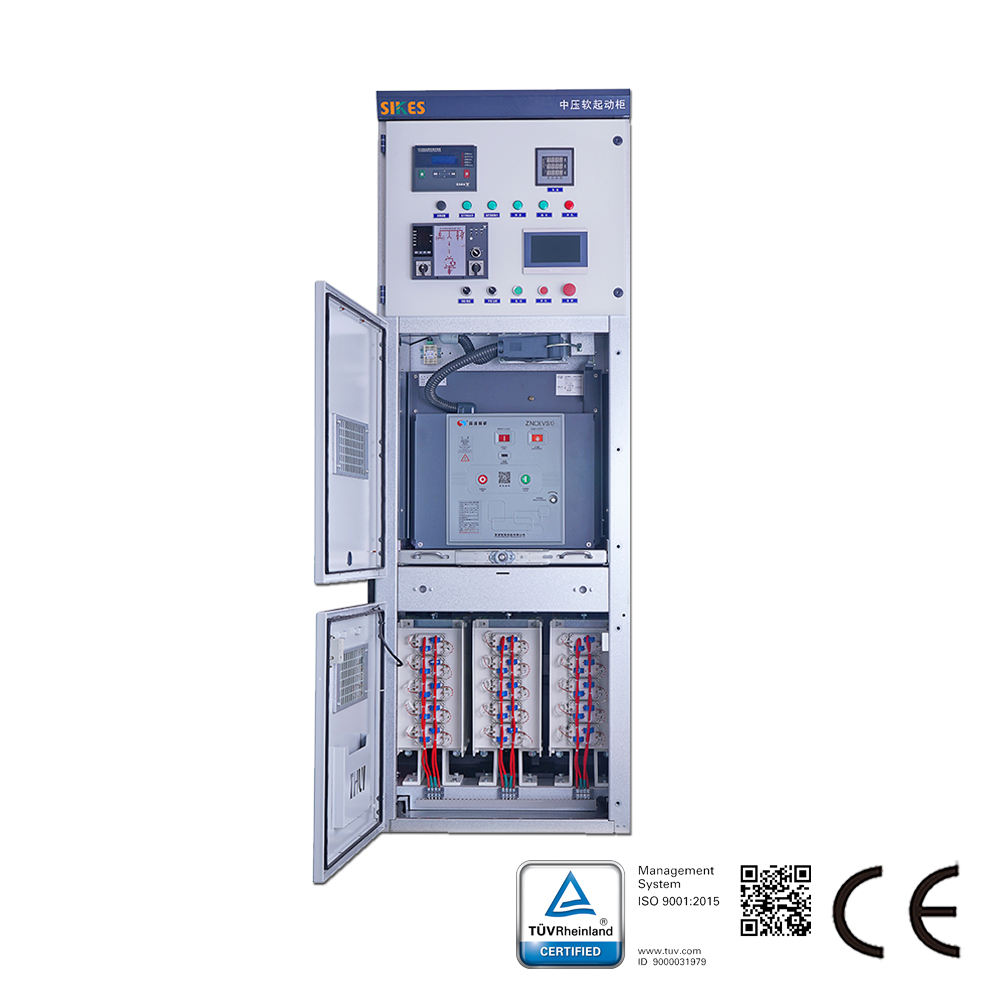

11. جميع عمليات التحكم تتم مع إغلاق باب الخزانة. يتم فصل أقسام الجهد العالي والمنخفض، وتتكون الخزانة من ثلاثة حجرات: حجرة الجهد المنخفض، حجرة الجهد العالي، وحجرة وحدة الصمام. وتتميز بنظام أقفال متبادلة ذو خمسة منع.

1. صناعة الأسمنت: مراوح سحب المحارق، منفاخ الضغط، جامعات غبار المبردات، مطاحن المواد الخام، مراوح تغذية المحارق، مراوح عادم المبردات، مراوح الفواصل، جامعات الغبار الرئيسية، إلخ.
2. النفط والغاز: مضخات مياه التبريد الدائرية، مضخات خطوط الأنابيب الرئيسية، المضخات الغاطسة الكهربائية، مضخات حقن المياه، مضخات تغذية الغلايات، مضخات المحاليل الملحية، مراوح السحب، مضخات إزالة القشور، الضواغط، إلخ.
3. الاستخلاص الفلزي (الميتالورجيا): مراوح التهوية، مضخات الملاط، مراوح عادم الغبار، مراوح السحب، مضخات إزالة القشور، إلخ.
4. القدرة الكهربائية: مضخات المكثفات، جامعات الغبار، مراوح الضغط القسري، مراوح السحب، مضخات الصرف الصحي، مضخات تغذية الغلايات، إلخ.
5. إمدادات المياه البلدية: مضخات المياه؛ معالجة مياه الصرف الصحي: مضخات الصرف الصحي، مضخات التطهير، مضخات المياه النظيفة، إلخ.
6. التعدين: مضخات تصريف المناجم، المضخات الوسيطة، مراوح العادم، المطاحن الكروية، الكسارات، الناقلات، إلخ.
7. الصيدلة: المضخات التنظيفية، ضواغط التبريد، إلخ.
8. صناعة الورق: آلات السحق (البيترات)، إلخ.
