محول المقوم النبضي يمكنه تقليل عامل التموج على الجانب المستمر لوحدة المقوم والتوافقيات على الجانب المتردد من خلال التقويم متعدد الأطوار. لأن إزاحة الطور الاصطناعية في وحدة المقوم يمكنها جعل التوافقيات الرئيسية موجودة في الموجات 23 و 25 وأكثر، بدلاً من الموجات 5 و 7 السابقة. هذا التصميم سيحسن بشكل كبير تأثير توافقيات الجانب الثانوي على جانب الشبكة.

إزاحة الطور على ملف جانب الشبكة هو التصميم الشائع في محول المقوم. عموماً، لمحول مقوم 12 نبضة يكون للملفات منخفضة الجهد هيكل انقسام محوري. يمكن تحقيق تقويم 24 نبضة باستخدام محولين مقومين 12 نبضة في نفس الوقت. لكن محولين مقومين 12 نبضة سيشغلان مساحة أكبر، ويزيدان التكلفة أكثر، وهكذا.

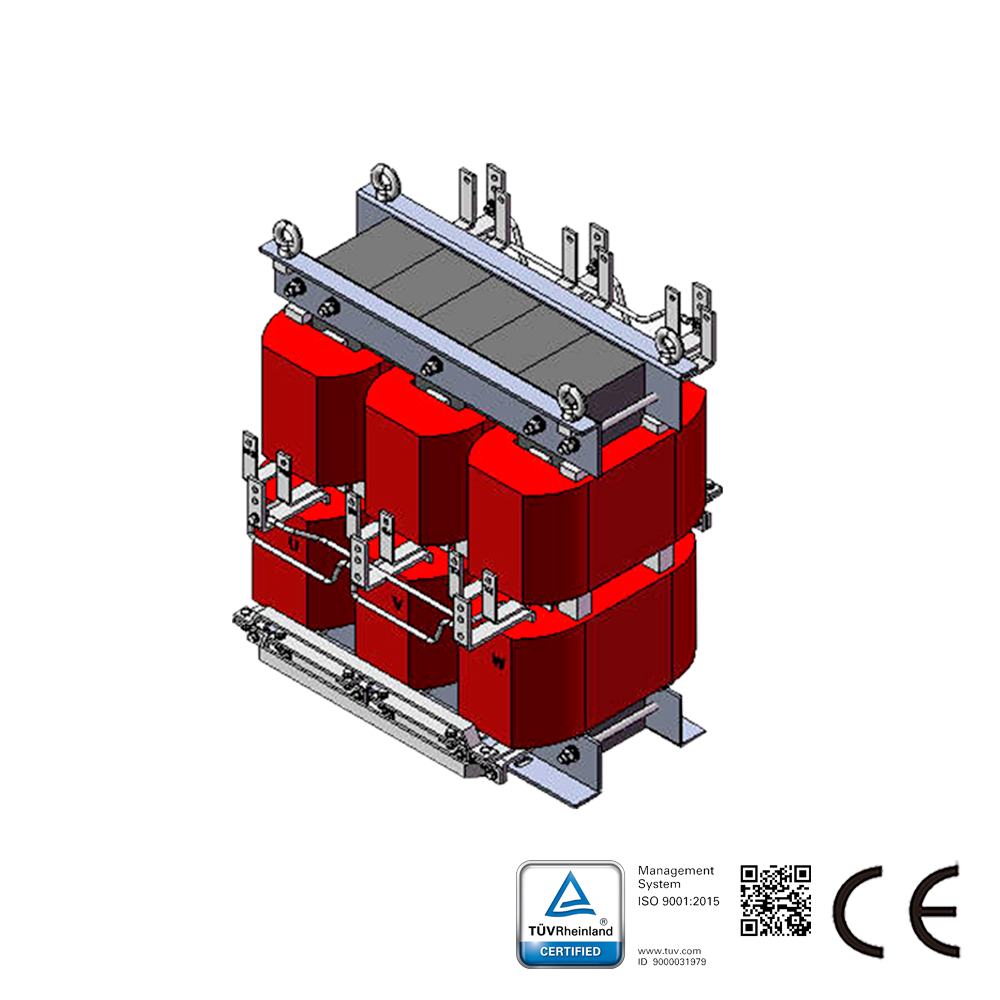

محول المقوم 24 نبضة المصمم والمنتج من قبل شركتنا يتكون من مجموعتين من ملفات المقوم الذاتي 12 نبضة على التوازي، ونواة حديد واحدة. يمكنه تشكيل أربع مجموعات من جهود خط ثلاثية الأطوار، وأطوار جهد الخط تختلف بـ 15° بالتسلسل. دوائر الجسور المقومة الأربع متصلة على التوازي عبر مفاعلات بين الأطوار لإخراج جهد مستمر 24 نبضة.

هذا التصميم يمكنه توفير 82.7% من سعة المحول الذاتي في هذه الدائرة. لذا يمكن تقليل حجم المقوم بشكل كبير. مزاياها تكون بارزة بشكل خاص عند الحاجة إلى تقويم عالي الطاقة.

التطبيق:

مصدر طلاء كهربائي
