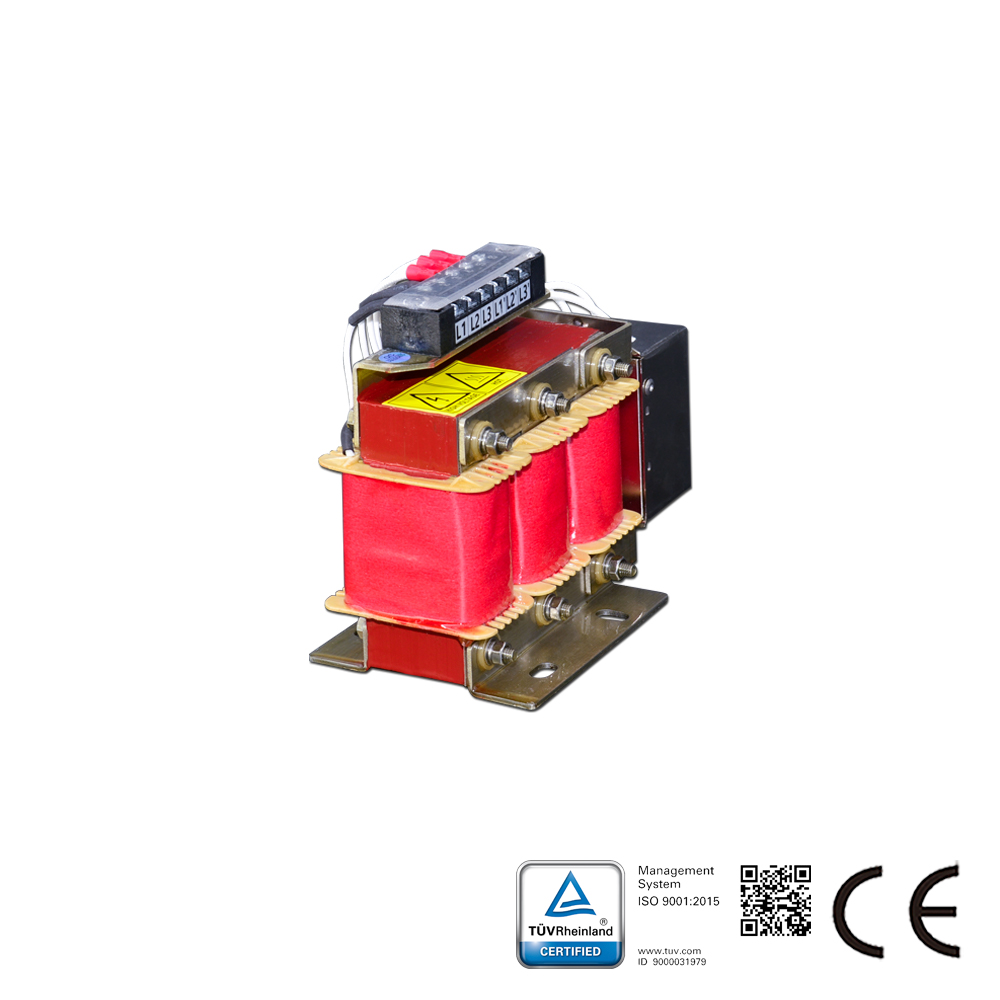

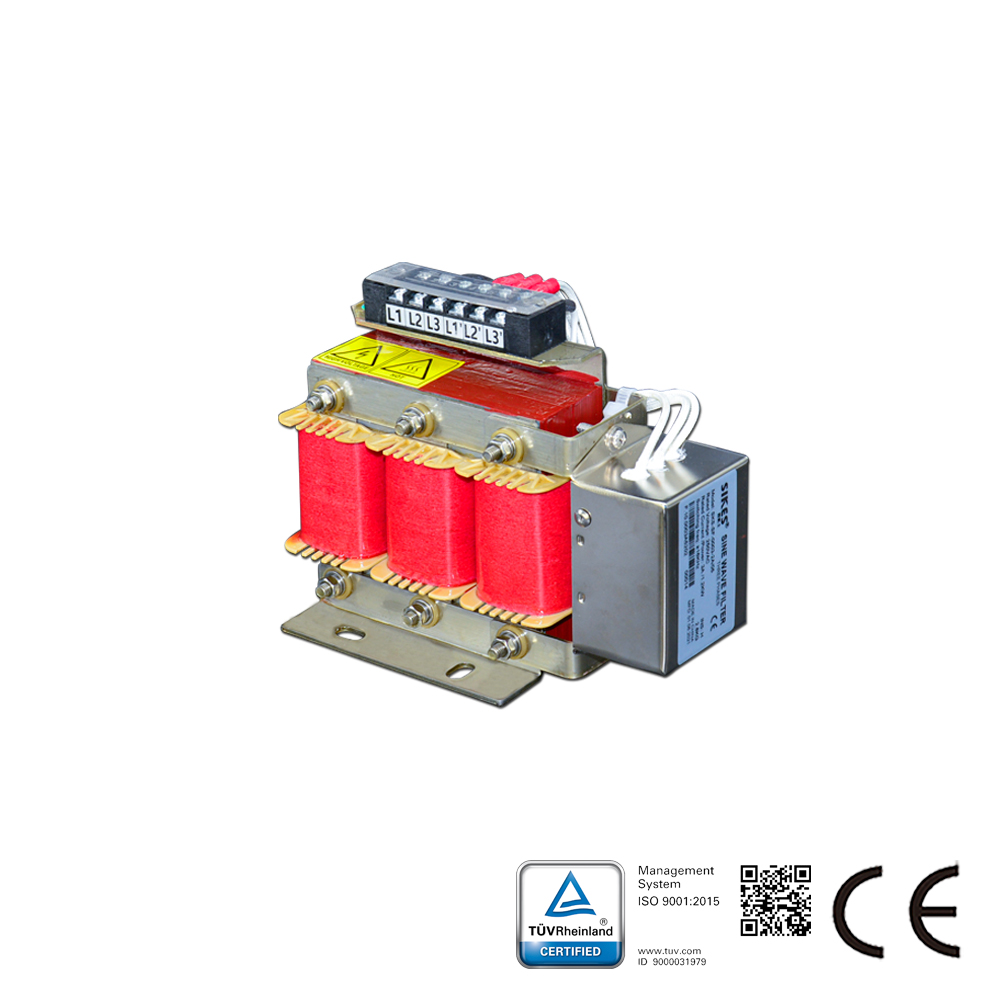

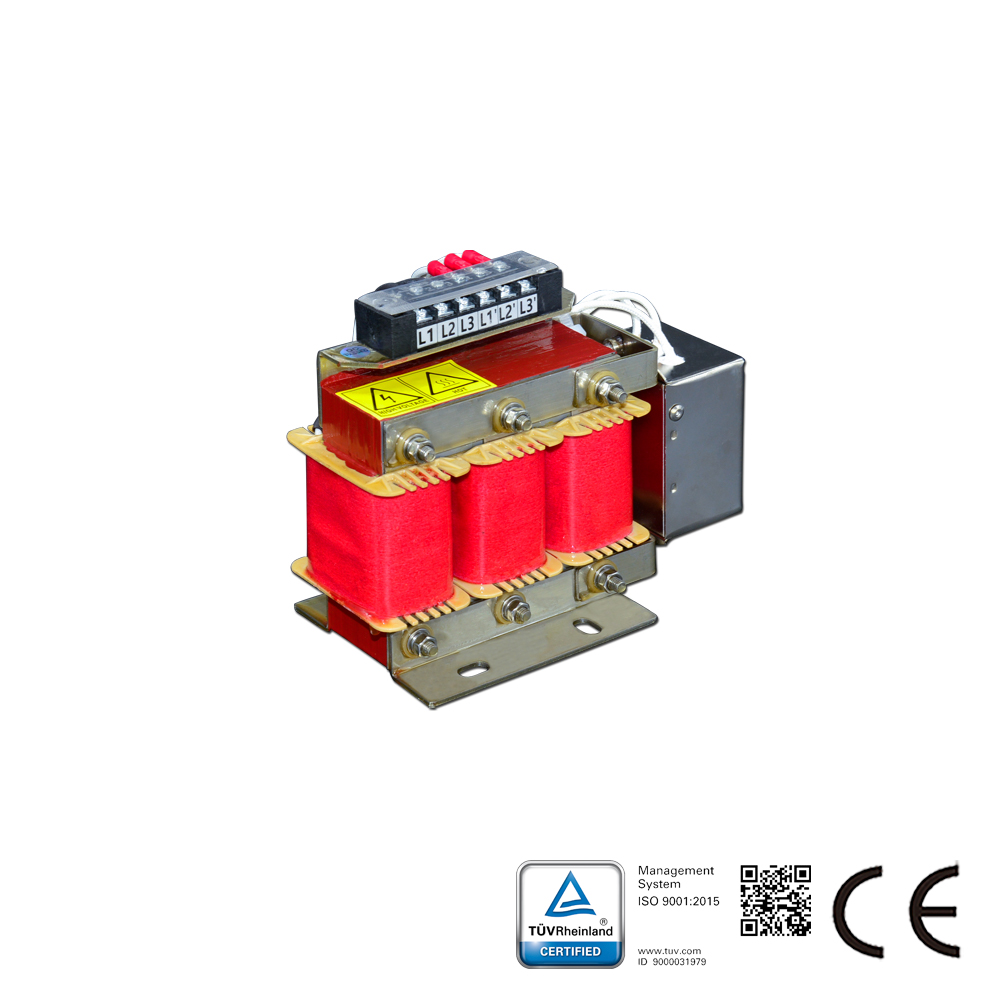

مرشح موجة جيبية البيانات الفنية:
نطاق الجهد الاسمي: 3*250±10%
تردد المحرك: 0-120 هرتز؛
تردد التبديل: ≧ 16 كيلوهرتز؛
الجهد المتبقي المموج: THDv<5%
هبوط الجهد عند التيار المقنن: ≦10% (50 هرتز)؛
طول كابل المحرك: حتى 2000 متر؛
نموذج العمل: تشغيل مستمر للاستخدام الداخلي
القدرة الاسمية لمدخل محرك المحرك: من 3.7 كيلوواط إلى 630 كيلوواط؛
الكفاءة: 98 إلى 99% عند الجهد الاسمي للخط والطاقة
قدرة التحميل الزائد: 150% لمدة 60 ثانية، 120% لمدة 60 دقيقة
جهد الاختبار: 2240 فولت تيار مستمر، 2 ثانية (خط/خط) 2720 فولت تيار مستمر، 2 ثانية (خطوط/علبة)
قوة العزل الكهربائي: 4000 فولت تيار متردد/5 مللي أمبير/60 ثانية
مقاومة العزل: القلب/الملف، ≧100 ميجا أوم (1000 فولت تيار مستمر)؛
الفئة المناخية (IEC60068-1): 25/100/21
الحماية: IP30 (IP40/IP54 حسب الطلب)، داخلي: IP20
التبريد: تبريد هواء قسري داخلي
نوع الحمل: حمل محرك نموذجي؛ محول رفع جهد قياسي؛ أحمال خطية أخرى؛
معايير تقنية لمرشح موجة جيبية:
المكثفات: CEI EN 60831-1/2, IEC 831-1/2
المعدات: CEI EN60439-1, IEC 439-1, IEC 60939
